IEC 62368异常条件下的电动机试验

,
IEC 62368 异常条件下的电动机试验是依据 IEC 62368-1:2018，对设备内置电机开展异常工况试验。是为了验证电机在可预见异常状态下，不会产生起火、冒烟、爆炸、触电、高温灼伤、机械危险。
怎么做异常条件下的电动机试验
一、试验设备
耐压测试仪、秒表、卡尺、功率计、电子负载、温度记录仪等。
二、试验步骤
1、过载运转试验
除非另有规定，试验时，设备要在额定电压下，或在额定电压范围中的最高电压下工作，进行运转过载试验时，要使电动机在正常工作条件下工作。然后要这样来增加负载，使得电动机的电流以适当的步距逐级增加，电动机的电源电压要保持在原有的电压值。当达到稳定状态时再增加负载。如此以适当的步距逐级增加负载，但不要达到堵转状态（见G.5.4.4），直到过载保护装置动作 。
2、堵转过载试验
进行堵转试验应当在室温条件下开始。
试验持续时间如下：由固有阻抗或外部阻抗保护的电动机应当以堵转方式工作15d，除非当电动机绕组温度达到稳定，且该电动机的稳定温度就所采用的绝缘结构而言，不超过表10 规定的温度，则试验可以结束。
 具有自动复位保护装置的电动机，以堵转方式循环工作18d； 具有手动复位保护装置的电动机，以堵转方式循环工作60 次，保护装置在每次动作应当尽快复位使其保持闭合，但不少于30s； 具有不可复位的保护装置的电动机，一直工作到保护装置动作为止。
对具备固有阻抗保护或外部阻抗保护的电动机，或者对具有自动复位的保护装置的电动机，在前3d期间定时测量温度；对具有手动复位保护装置的电动机，在前10次循环期间定时测量温度；对具有不可复位的保护装置的电动机，在保护装置动作时测量温度。温度不得超过表3的规定。
试验期间，保护装置应可靠动作，电动机不出现永久性损坏。
电动机永久性损坏包括：出现严重的或长时间的冒烟或火焰；任何有关的元件部分，例如电容器或启动继电器，出现电气击穿或机械损坏； 绝缘出现脱落、脆裂或焦化绝缘变劣。允许绝缘出现变色，但焦化或脆裂的程度达到用拇指搓一下绕组，绝缘就剥落或材料即被搓掉则判为不合格，电动机在完成规定周期的温度测量、绝缘已冷却到室温后，应当承受5.4.9.1规定的抗电强度试验，但试验电压应当减小到规定值的60%。
3、 直流电动机过载运转试验
3.1、电动机在正常工作条件下工作。然后增加负载，使得电动机的电流以适当的步距逐级增加，电动机的电源电压要保持在原有的电压值。当达到稳定状态时再增加负载。如 此以适当的步距逐级增加负载，直到过载保护装置动作、绕组发生开路、或不使电动机达到堵转状态负载就无法再进一步增加。电动机绕组温度应当在每次处于稳定状态时测定，所测得的最高温度不得超过表G.4的规定值。
3.2、 替代试验程序：将电动机放置在铺有一层包装薄棉纸的木制的板上，电动机覆盖一层纱布，然后对电动机逐渐加载，直到发生下列任何一种情况（过载保护装置动作；绕组发生开路，电动机不堵转就无法再进一步增加负载）电动机加载到以上任何情况刚 第59页共63页(Page 59 of 63) IEC/EN/UL 62368-1 安规测试操作指导书版本: A/0 SOP OF IEC/EN/UL 62368-1 Safety Test 页码: 第 60 页共 63 页尚未发生并且工作7h。试验期间，电动机不应冒出火焰或熔融金属。纱布不能被烧焦或引燃。
3.3、试验后，如果电动机的电压超过ES1，则在电动机冷却到室温后，电动机中所提供的基本安全保护或加强安全保护应承受5.4.9.1的抗电强度试验，但试验电压减小到规 定值的0.6倍。
4、直流电动机堵转过载试验
4.1 、电动机在其使用的电压下工作，堵转7h或直到建立稳定状态，取其中时间较长者。如果电动机绕组开路，或电动机不能再次通电，则停止试验。试验期间，通过测量电动机绕组的温度来检查是否合格。温度的测量值不应超过表G.3的规定。试验后，如 果电动机的电压超过ES1，则在电动机冷却到室温后，电动机应承受5.4.9.1的抗电强度试验，但试验电压减小到规定值的0.6倍。
4.2、将电动机放置在铺有一层包装薄棉纸的木制的板上，同样也对电动机覆盖一层纱布。电动机要在其应用时所使用的电压下工作，并使其堵转7h或直到建立稳定状态，取 其中时间较长者。如果电动机绕组开路，或电动机不能再次通电，则停止试验，试验期间，电动机不应冒出火焰或熔融金属。纱布不应被烧焦或引燃，试验后，如果电动机的电压超过ES1，则在电动机冷却到室温后，电动机应承受5.4.9.1的抗电强度试验， 但试验电压减小到规定值的0.6倍。
5、具有移相电容器的电动机，要在堵转条件下，并使电容器短路或开路（取其中较为不利的情况）来进行试验。如果电容器的设计能使该电容器在失效时不会持续短路，则不进行电容器短路的试验，试验期间，通过测量电动机绕组的温度来检查是否合格。温度的测量值不应超过表G.3的规定。
6、串激电动机在该电动机电压额定值的1.3倍的电压下，并在可能的最小负载下工作1min。试验后，绕组和连接点不应出现松动，所有相应的安全保护仍应保持有效。
三、试验结论

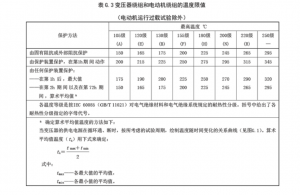

试验后每一级别的绝缘材料的温度不得超过表G.3所规定的温度限制。

四、注意事项
1、如果本附录无其它规定，则在试验时，设备应当在额定电压下，或在额定电压范围中的最高电压下工作。
2、绕组的温度要按B.1.6的规定进行测量。如果使用热电偶，则热电偶要安装在电动机绕组的表面。如果规定了试验周期，则要在试验周期结束时测量温度；否则，在温度达到稳定时，或在熔断器、热断路器、电动机保护装置等动作的瞬间测量温度。
3、 对全封闭的阻抗保护电动机，要将热电偶安装在电动机壳上来测量温度。
4、对不具备固有热保护的电动机，当在工作台上按模拟条件进行试验时，要考虑该电动机在设备内正常所处的环境温度，对所测得的绕组温度进行修正。
5、可接触表面的温度不应超过表38的限值。
