IEC 62368 LPS试验介绍

LPS（Limited Power Source，限功率源）是 IEC 62368-1（音视频 / ICT 设备安全标准）定义的受限能量供电电路，核心是正常 + 单一故障下，输出功率 / 电流 / 电压严格受限，不会引发火灾、电击风险。

怎么做LPS试验

a、试验设备

功率计、变频电源、示波器、秒表、电子负载等。

b、试验步骤

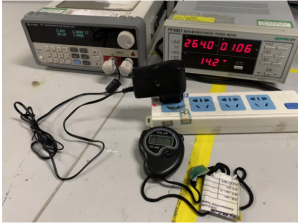

1、将样品按照下面接线示意图接好。

2、调节变频电源至样品的额定最高输入电压的1.1倍、额定最高频率等，输出接上样品标示的最大额定负载，使产品处于正常工作状态下。

3、调节负载并记录在空载下的最大输出电压以及在任意负载下能持续5s或60s(对正温度系数装置或其它情况)的最大输出电流和最大输出功率。

4、使限制输出的零件失效，重复步骤3)。

C、试验结论：使用过流保护装置保护的产品应符合表Q2, 其它产品应符合表Q1。

D、注意事项

1、对电池进行试验时，电池应当充满电。

2、如果使用过流保护装置，它应当是一个熔断器或是一个不能调节的非自动复位的机电装置。

3、测量时设备中的限流电阻仍保留在电路中，但旁路过流保护装置，测量时旁路过流保护装置是为了确定在过流保护装置动作期间能提供可能引起过热的能量值。
